小配件大作用 | 放电测试拍档——无线监测模块
发表时间：2020-07-17
应用背景
按照维护规程定期对蓄电池组进行核对性放电试验和容量测试，可验证电池容量性能，预估后备供电时间，在应对市电风险时保障应急供电需求。环球体育长期专注于蓄电池的测试维护设备的研发与生产，针对蓄电池容量测试推出了包括IDCE系列蓄电池放电容量测试仪、FBO系列蓄电池整组在线充放电活化设备、FBI系列蓄电池充放电安全节能维护系统、FGCD充放电一体机等适应用户多种测试需求的各系列产品。
而这些设备在不同应用场景不断切换时，环球体育的无线电池检测模块则始终在每次测试中监测每个电池单体的实时数据，通过获取整组电池中每一个单体在放电过程中电压、容量变化趋势，实现对各单体电池性能的定量判断，准确评估单体电池健康状态。
无线电池检测模块
基本信息：
构成：监测通信单元+6根连接线
连接线：4黄线（依次加长）+1红+1黑
适用单体：2V / 6V / 12V电池单体
监测数量：4（1#模块监测1-4节单体）
供电电压：5~24V（红黑线间）
通信方式：蓝牙
每个无线电池检测模块可以同时监测4节单体电池。与传统1对1的方法相比，接线操作简便，节约成本、提高测试效率。作为容量测试时必不可少的重要拍档，每次测试打开测试设备的箱体时，总是可以第一眼看到。
那么，在放电测试中无线单体监测模块如何使用的？本期推文将为您详细展示。
连接方式
2V单体连接
（连接示意图）
1、所有黄线均连接在蓄电池正极上
2、按黄线从长到短依次连接在相邻4个电池
3、最短的黑线连接在第4节电池负极
4、红线连接于第1节电池正极（2V*4=8V）
（连接操作）
*电源灯绿灯闪烁说明供电接通
12V单体连接

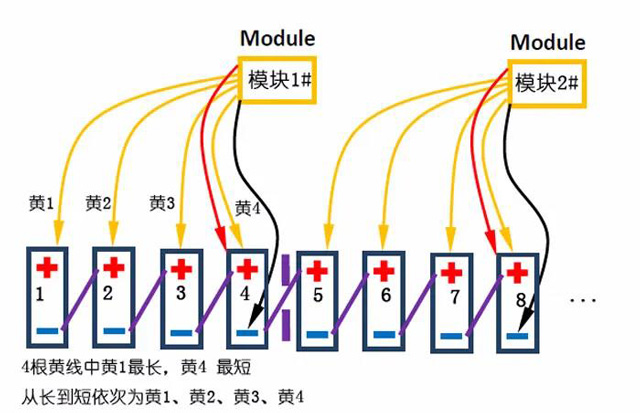

（连接示意图）
1、所有黄线均连接在蓄电池正极上
2、按黄线从长到短依次连接在相邻4个电池
3、最短的黑线连接在第4节电池负极
4、红线连接于第4节电池正极（12V）
（连接操作）
*电源灯绿灯闪烁说明供电接通
无线监测模块的正常使用需满足其供电电压（5~24V），不同电压单体测试时的连接主要差异便是红黑线的连接位置。即12V单体的连接红黑线必然在同一节单体正负极上，而2V单体的连接红黑线则接在相邻四节单体的首尾正负极柱上。
特例说明
当单体数量不足4节时1.针对12V单体，电压满足模块需求，按照4节单体连接法，有几节连几节；
2.针对2V单体，可能出现电压不满足的情况，将临近4节单体，按照4节单体法连接，重复的黄线不连接（红黑线间4节单体）
备用模块
作为放电测试经常使用的配件，长期的使用中不可避免会出现模块故障，为了保障测试的顺利开展，环球会根据用户需求配置一定数量的备用模块以备不时之需。当测试时遇到模块故障时，备用模块应该如何使用？
新模块
1、将备用模块连接于待测电池上
2、电源灯点亮且缓慢闪烁（无地址）
3、测试主机上，点击“系统设置”
4、点击“选择”光标跳至"备用模块地址配置”
5、点击“+”到增加到需要替换的模块编号
6、配置成功后，模块通信灯点亮，电源灯快速闪烁
7、在主界面，点击“查看单体”，呈现对应单体数据
重复使用
备用模块配置地址后需要重新使用时，需要进行“地址归零”操作。之后在根据是需求进行地址配置即可。
3.电源灯点亮且缓慢闪烁，说明原先地址已清除
4.重新配置地址操作即可使用
（完成配置后别忘了把模块重新盖好）
